Montaje en el techo de metal

Sistema de montaje de techo de estaño ajustable

Sistema de montaje de techo de estaño ajustable

El sistema de montaje de techo de estaño ajustable se puede ajustar de 10 grados a 60 grados, es adecuado para cualquier ubicación de instalación, ¡necesito!

  • Marca:

    LARGE
  • Artículo No.:

    LA-MRM-A
  • Pago:

    T/T or LC
  • Origen del producto:

    Xiamen China
  • Color:

    Natural or customized.
  • Puerto de embarque:

    Xiamen Port,China
  • Tiempo de espera:

    10 work days after receipt of deposit
  • sitio de instalación:

    Tilt Tin Roof
  • materia prima:

    Aluminum Alloy 6005-T5 & Stainless Steel 304
  • tratamiento de superficies:

    Anodized
  • carga de viento:

    Upto 60m/s
  • carga de nieve:

    Upto 1.5KN/m2
  • cumplimiento estándar:

    AS/NZS1170.2 ; SGS and CE Certification.
  • Detalles de producto

Sistema de montaje de techo de estaño ajustable

El sistema de techo ajustable está diseñado para la máxima flexibilidad posible en el diseño y la planificación para el sistema de solar Es aplicable instalar el módulo enmarcado habitual, el sistema solar puede ser un ángulo fijo o ajustable, tal como 10 ~ 15 Grado, 15 ~ 30 Grado, 30 ~ 60 grados y el riel de aluminio extruido especial, módulo especial, kit de sujeción y el ajustable Frente / Parte posterior Los kits de las piernas pueden ser altos preinstitución y haga que la instalación sea fácil y rápida para guardar el costo de mano de obra y el tiempo. La longitud personalizada puede eliminar la soldadura y cortar en el lugar para mantener el alto anticorrosivo Rendimiento, la fuerza de la estructura y la aparición.


t Echnical pag arameters :

Instalación Sitio: Techo de lata inclinado o techo plano

Instalación Ángulo: 10 ~ 60 la licenciatura

Edificio Altura: Hasta 20m

viento carga: Hasta 60m / s

nieve carga: Hasta 1.5kn / m 2

Aplicable Módulo: enmarcado o sin marco

Módulo Orientación: Paisaje y retrato

Módulo Dimensión: Aplicable a cualquier dimensión.

Estándar Cumplimiento: AS / NZS1170.2 ; SGS y otros estándares internacionales

Material: Aleación de aluminio 6005-T5, acero inoxidable 304

Color: natural o personalizado.

Garantía: 12 años y 20 años veinte años de vida útil.


guía de instalación :

paso 1 : como por El diseño de la instalación para fijar la base delantera de la pierna.con tornillo de madera M6.3 * 80mm.

paso 2 : como por El diseño de la instalación para arreglar la base de la pierna trasera.con tornillo de madera M6.3 * 80mm.

paso 3 : Instalar en pcel 2 # Riel de techo en la pata delantera y patas posteriores con tuerca de módulo D y M8 * 25mm Tornillos .

paso 4 : Ponga los paneles solares en los rieles del techo y fije el PA nel con medioAbrazaderas, pinzas finales y módulo D Tuerca.

Trapezoidal tin roof adjustable bracket


Lista de componentes :

Solar array mounting system


deja un mensaje

Si Usted está interesado en nuestros productos y desea saber más detalles, deje un mensaje aquí, le responderemos tan pronto como nosotros ... puedamos.

Productos relacionados

Solar mounting system
Sistema de montaje en techo de lata inclinado

El sistema de montaje en techo de lata de lata de gran energía está diseñado para la máxima flexibilidad posible en el diseño y la planificación para el sistema de solar

Solar roof frame system
Sistema de montaje del techo de la costura del soporte

El sistema de montaje del techo de lata de lata está 100% No Demage al techo y esDiseñado para la máxima flexibilidad posible en el diseño y la planificación para el sistema de solar Sistema comercial y residencial.

PV Panel Roof Mounting
Sistema de montaje en techo de azulejos

El sistema de montaje en el techo de la baldosa inclinado está diseñado para la máxima flexibilidad posible en el diseño y la planificación para el sistema solar de techo comercial y residencial, puede ser alto PRE-montaje y haga que la instalación sea fácil y rápida para guardar el costo de mano de obra y el tiempo.

Solar wire clips

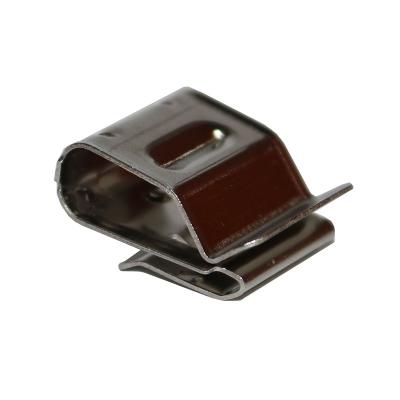

Clips de cable solar para 2 cables.
