Sistema de montaje en tierra de acero galvanizado

Sistema de montaje en tierra de acero galvanizado

El sistema de montaje a tierra de acero galvanizado grande es adecuado para tierra abierta, que se puede usar para la base de concreto y para el suelo Tornillo.Sistema de montaje en tierra con acero galvanizado Estructura. Tiene una gran aplicación en el suelo.

  • Marca:

    LARGE
  • Artículo No.:

    LA-SGM
  • Pago:

    T/T or LC
  • Origen del producto:

    Xiamen China
  • Color:

    Natural or customized.
  • Puerto de embarque:

    Xiamen Port,China
  • Tiempo de espera:

    10 work days after receipt of deposit
  • sitio de instalación:

    Concrete Foundation & Ground Screw
  • materia prima:

    Aluminum Alloy 6005-T5 & Hot Galvanized Q235
  • tratamiento de superficies:

    Anodized, Hot Galvanized and DACROMET
  • carga de viento:

    Upto 60m/s
  • carga de nieve:

    Upto 1.5KN/m2
  • cumplimiento estándar:

    AS/NZS1170.2 ; SGS and CE Certification.
  • Detalles de producto

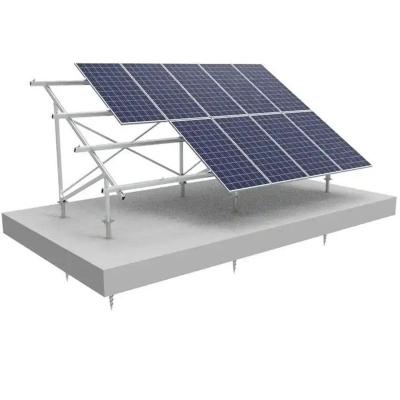

Sistema de montaje en tierra de acero galvanizado

El gran s-crow El sistema de montaje se ha desarrollado como un Universal PV Módulos, sistema de montaje para espacio abierto de espacio abierto Instalaciones. El sistema compuesto con OD60mm Tubería de acero galvanizado en caliente, rieles de tierra, los módulos especiales, conector de tubería cruzada, kit de tapa, tornillos de tierra y alto grado de pre-montaje Fácil y rápido de guardar su costo laboral y Time. La longitud personalizada puede eliminar la soldadura y cortar en el lugar para mantener el alto anticorrosivo Rendimiento, la fuerza de la estructura y la aparición.


t Echnical pag arameters :

Instalación Sitio: Fundación de hormigón y tornillo de tierra

Instalación Ángulo: C Ustomized.

viento carga: Hasta 60m / s

nieve carga: Hasta 1.5kn / m 2

Aplicable Módulo: enmarcado o sin marco

Módulo Orientación: Paisaje y retrato

Módulo Dimensión: Aplicable a cualquier dimensión.

Estándar Cumplimiento: AS / NZS1170.2 ; SGS y otros estándares internacionales

Material: Aleación de aluminio 6005-T5, galvanizado en caliente Q235

Color: natural o personalizado.

Garantía: 12 años y 20 años veinte años de vida útil.


guía de instalación :

paso 1 : arreglar los kits de la tapa baja o NTO la C Onecripe gramo ronda con con el B oried B OLT M12 * 100mm

paso 2 : Instalar en pc la Soporte de acero Frente / Atrás las piernas en el abajo / arriba kits de gorra con M12 * 30mm Tornillos y M12 tuercas.

paso 3 : arreglar los tubos de aplicaciónen las patas delanteras y traseras con M12 * 70mm Tornillos y tuercas.

paso 4 : Instale tubería cruzada en el kit de la tapa con 2pcs M12 * 108mm Tornillos y M12 nueces .

Paso 5 : Instalar en pcel riel en El conector L con M8 * 25mm Tornillos y módulo D Tuerca.

Paso 6 : Ponga los paneles solares en los rieles, y fije el PA nel con medioAbrazaderas, pinzas finales y módulo D Tuerca.

Solar energy installation MW


Lista de componentes :

Solar project
