Sistema de montaje plano de triángulo plana

Sistema de montaje plano de triángulo plana

El sistema de montaje plano del techo de triángulo es un ángulo fijo o se ajusta de 10 grados a 60 grados, es adecuado para concttete Techo, techo de metal y abierto.hormigón suelo.

  • Marca:

    LARGE
  • Artículo No.:

    LA-FRM-T
  • Pago:

    T/T or LC
  • Origen del producto:

    Xiamen China
  • Color:

    Natural or customized.
  • Puerto de embarque:

    Xiamen Port,China
  • Tiempo de espera:

    10 work days after receipt of deposit
  • sitio de instalación:

    Concrete Flat Roof ,Tin Roof and Open Ground
  • materia prima:

    Aluminum Alloy 6005-T5 & Stainless Steel 304
  • tratamiento de superficies:

    Anodized
  • carga de viento:

    Upto 60m/s
  • carga de nieve:

    Upto 1.5KN/m2
  • cumplimiento estándar:

    AS/NZS1170.2 ; SGS and CE Certification.
  • Detalles de producto

Sistema de montaje plano de triángulo plana

El gran techo plano del triángulo se ha desarrollado como un Universal PV Sistema de montaje de módulos para techo de hojalata, techo plano de hormigón o suelo Instalaciones. El ángulo puede ser fijo o ajustado por 10-15 ° ; 15-30 °, 30-60 ° la innovadora base de aluminio rieles. Los módulos especiales, el kit triángulo y el alto grado de preinstitución Eliminar la necesidad de en el lugar Soldadura del corte y habilita el campo rápido y fácil PV Módulo Instalaciones.


t Echnical pag arameters :

Instalación Sitio: Techo plano de hormigón, techo de hojalata y suelo abierto.

Instalación Ángulo: 10 ~ 60 grado o ángulo fijo

viento carga: Hasta 60m / s

nieve carga: Hasta 1.5kn / m 2

Aplicable Módulo: enmarcado o sin marco

Módulo Orientación: Paisaje y retrato

Módulo Dimensión: Aplicable a cualquier dimensión.

Estándar Cumplimiento: AS / NZS1170.2 ; SGS y otros estándares internacionales

Material: Aleación de aluminio 6005-T5, acero inoxidable 304

Color: natural o personalizado.

Garantía: 12 años y 20 años veinte años de vida útil.



guía de instalación :

paso 1 : Instale el soporte del triángulo como deseado. arreglar el pie con M12x120mm acero inoxidableEnterrado Tornillos.

paso 2 : Fijar el conector L en El soporte del triángulo con M8 * 25mm Tornillos y tuercas.

paso 3 : Instalar en pcel 2 # Riel de techo en el conector L con tuerca D Módulo y M8 * 25mm Tornillos .

paso 4 : Ponga los paneles solares en los rieles del techo y fije el PA nel con medioAbrazaderas, pinzas finales y módulo D Tuerca.

Solar power system


Lista de componentes :

Solar roof 10kw


deja un mensaje

Si Usted está interesado en nuestros productos y desea saber más detalles, deje un mensaje aquí, le responderemos tan pronto como nosotros ... puedamos.

Productos relacionados

solar panel flat roof mount
Sistema de montaje plano de techo plano.

El sistema de montaje plano del techo plano grande es adecuado para el techo plano de concreto y el suelo abierto. No es necesario destruir el techo estructura.ballasted Soporte de techo plano es más confiable y Durable.

solar adjustable tilt mounting system
Solar Adjustable Tilt Bracket

LARGE Adjustable Tilt Roof System is engineered for the maximum flexibility possible in designing and planning for the commercial and residential roof solar system. It is applicable to install the usual framed module, The solar system can be a fixed angle or adjustable such as 10~15 degree, 15~30 degree,30~60degree and The special extruded aluminum rail, special module, clamp kit and the Adjustable Front/Rear Leg Kits can be high pre-assembly and make the installation easy and quick to save your labor cost and time. The customized length can eliminate the weld and cut onsite to keep the high anticorrosive performance, the structure strength and the appearance.

Solar rack system bracket
Sistema de montaje de techo de estaño ajustable

El sistema de montaje de techo de estaño ajustable se puede ajustar de 10 grados a 60 grados, es adecuado para cualquier ubicación de instalación, ¡necesito!

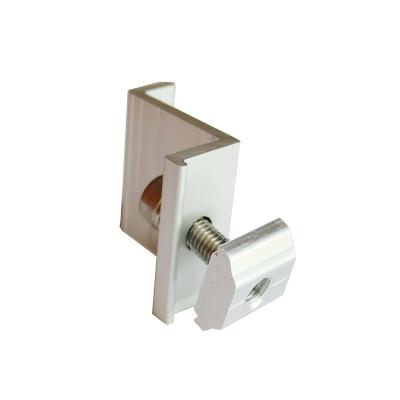

Solar rail mounting clamp
Solar Panel End Clamps

LARGE Solar Panel Clamps are made of strength extrusion aluminum alloy 6005-T5 ,which can be used for solar panel installation with the thickness 25~50mm of solar modules. It is pre-assembled by different length of SUS304 screws and aluminum D module nuts to meet your solar panel's requirement.

PV Panel Roof Mounting
Sistema de montaje en techo de azulejos

El sistema de montaje en el techo de la baldosa inclinado está diseñado para la máxima flexibilidad posible en el diseño y la planificación para el sistema solar de techo comercial y residencial, puede ser alto PRE-montaje y haga que la instalación sea fácil y rápida para guardar el costo de mano de obra y el tiempo.

solar hanger bolt for metal roof
SUS304 M10 Hanger Bolt

LARGE M10 SUS304 hanger bolt are used on steel purlin and wooden rafter. usually,the hanger bolt use with L feet kits and SUS304 plates. its length is 200mm,250mm and 300mm,customized are available.

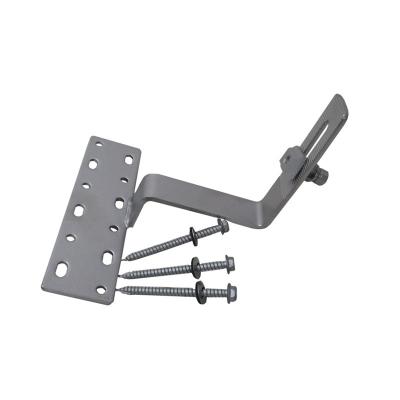

L-feet solar metal roof hook
