Sistema de montaje plano de techo plano.

Sistema de montaje plano de techo plano.

El sistema de montaje plano del techo plano grande es adecuado para el techo plano de concreto y el suelo abierto. No es necesario destruir el techo estructura.ballasted Soporte de techo plano es más confiable y Durable.

  • Marca:

    LARGE
  • Artículo No.:

    LA-FRM-B
  • Pago:

    T/T or LC
  • Origen del producto:

    Xiamen China
  • Color:

    Natural or customized.
  • Puerto de embarque:

    Xiamen Port,China
  • Tiempo de espera:

    10 work days after receipt of deposit
  • sitio de instalación:

    Concrete flat roof and open ground
  • materia prima:

    Aluminum Alloy 6005-T5 & Stainless Steel 304
  • tratamiento de superficies:

    Anodized
  • carga de viento:

    Upto 60m/s
  • carga de nieve:

    Upto 1.5KN/m2
  • cumplimiento estándar:

    AS/NZS1170.2 ; SGS and CE Certification.
  • Detalles de producto

Sistema de montaje plano de techo plano.

El gran sistema de techo de las bolastales está diseñado para la máxima flexibilidad posible en el diseño y la planificación para el sistema Solar System. Es aplicable instalar el módulo enmarcado habitual, el sistema de montaje de las balastos se puede fijar para cualquier ángulo .la Riel de aluminio extruido especial, tuerca de módulo D, kit de abrazadera, base de pie, soporte TUBO / la pierna trasera puede ser alta preinstitución y haga que la instalación sea fácil y rápida para guardar el costo de mano de obra y el tiempo. La longitud personalizada puede eliminar la soldadura y cortar en el lugar para mantener el alto anticorrosivo Rendimiento, la fuerza de la estructura y la aparición.


t Echnical pag arameters :

Instalación Sitio: Techo plano de hormigón y suelo abierto.

Instalación Ángulo: C Ustomized.

viento carga: Hasta 60m / s

nieve carga: Hasta 1.5kn / m 2

Aplicable Módulo: enmarcado o sin marco

Módulo Orientación: Paisaje y retrato

Módulo Dimensión: Aplicable a cualquier dimensión.

Estándar Cumplimiento: AS / NZS1170.2 ; SGS y otros estándares internacionales

Material: Aleación de aluminio 6005-T5, acero inoxidable 304

Color: natural o personalizado.

Garantía: 12 años y 20 años veinte años de vida útil.


guía de instalación :

paso 1 : como por El diseño de la instalación para solucionar El frente base de pie y conectar tubo con M8 * 60mm tornillo .

paso 2 : Instalar en pcLa pierna trasera y el tubo de soporte en la base de los pies con M8 * 60mm Perno y tuerca.

paso 3 : Instalar en pcel 2 # Raílica de techo en en El tubo de soporte con la abrazadera de riel y el módulo D Tuerca.

paso 4 : Ponga los paneles solares en los rieles del techo y fije el PA nel con medioAbrazaderas, pinzas finales y módulo D Tuerca.

Solar panel rack for roof mounting


Lista de componentes :

Solar system home roof installation


deja un mensaje

Si Usted está interesado en nuestros productos y desea saber más detalles, deje un mensaje aquí, le responderemos tan pronto como nosotros ... puedamos.

Productos relacionados

Triangle mounting system for flat roof
Sistema de montaje plano de triángulo plana

El sistema de montaje plano del techo de triángulo es un ángulo fijo o se ajusta de 10 grados a 60 grados, es adecuado para concttete Techo, techo de metal y abierto.hormigón suelo.

solar adjustable tilt mounting system
Solar Adjustable Tilt Bracket

LARGE Adjustable Tilt Roof System is engineered for the maximum flexibility possible in designing and planning for the commercial and residential roof solar system. It is applicable to install the usual framed module, The solar system can be a fixed angle or adjustable such as 10~15 degree, 15~30 degree,30~60degree and The special extruded aluminum rail, special module, clamp kit and the Adjustable Front/Rear Leg Kits can be high pre-assembly and make the installation easy and quick to save your labor cost and time. The customized length can eliminate the weld and cut onsite to keep the high anticorrosive performance, the structure strength and the appearance.

solar hanger bolt for roof
Solar Hanger Bolt With SUS304 Plate

LARGE M10 SUS304 hanger bolt are used on steel purlin and wooden rafter. usually,the hanger bolt use with L feet kits and SUS304 plates. its length is 200mm,250mm and 300mm,customized are available.

Solar fastener
Stainless Steel 304 Screw

LARGE SUS304 screws and nuts are used on many solar roof hooks and other solar components, its very important for solar modules' installation.

solar hanger bolt for metal roof
SUS304 M10 Hanger Bolt

LARGE M10 SUS304 hanger bolt are used on steel purlin and wooden rafter. usually,the hanger bolt use with L feet kits and SUS304 plates. its length is 200mm,250mm and 300mm,customized are available.

Solar hook
Ganchos de abrazadera solar de techo de metal

Los ganchos de abrazadera de techo de metal grandes son adecuados para un montón de lata en la azotea, como trapezoide techo de hojalata, Klip Lok 406 techo de hojalata, Klip Lok 700 estaño techo ...

Ground screw for ground mounting
tornillo de tierra

El tornillo de tierra grande es una aplicación muy extendida, no solo para el sistema de montaje en tierra solar, sino también para el sistema de vallas y la base de la estructura de edificios, etc.Puede instalarse en el suelo Tierra sin necesidad de concesto Fundación.Es muy fácil de operar con el dispositivo

Solar rack system bracket
Sistema de montaje de techo de estaño ajustable

El sistema de montaje de techo de estaño ajustable se puede ajustar de 10 grados a 60 grados, es adecuado para cualquier ubicación de instalación, ¡necesito!

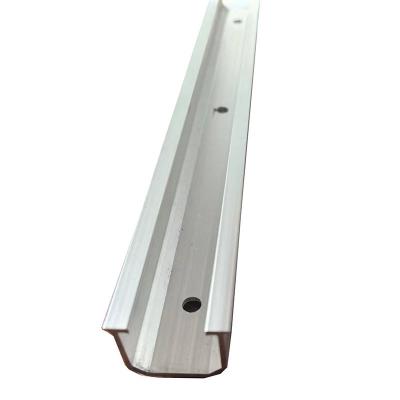

Solar panel mounting rail
