Montaje en el techo de metal

Sistema de montaje del techo de la costura del soporte

Sistema de montaje del techo de la costura del soporte

El sistema de montaje del techo de lata de lata está 100% No Demage al techo y esDiseñado para la máxima flexibilidad posible en el diseño y la planificación para el sistema de solar Sistema comercial y residencial.

  • Marca:

    LARGE
  • Artículo No.:

    LA-MRM-S
  • Pago:

    T/T or LC
  • Origen del producto:

    Xiamen China
  • Color:

    Natural or customized.
  • Puerto de embarque:

    Xiamen Port,China
  • Tiempo de espera:

    10 work days after receipt of deposit
  • sitio de instalación:

    Tin Roof
  • materia prima:

    Aluminum Alloy 6005-T5 & Stainless Steel 304
  • tratamiento de superficies:

    Anodized
  • carga de viento:

    Upto 60m/s
  • carga de nieve:

    Upto 1.5KN/m2
  • cumplimiento estándar:

    AS/NZS1170.2 ; SGS and other international standards
  • Detalles de producto

Sistema de montaje del techo de la costura del soporte

El sistema de techo de costura permanente está diseñado para la máxima flexibilidad posible en el diseño y la planificación para el sistema de solar Es aplicable instalar el módulo enmarcado habitual, el riel de aluminio extruido especial, el módulo especial, el kit de sujeción y los ganchos de techo de metal de costura pueden ser altos preinstitución y haga que la instalación sea fácil y rápida para guardar el costo de mano de obra y el tiempo. La longitud personalizada puede eliminar la soldadura y cortar en el lugar para mantener el alto anticorrosivo Rendimiento, la fuerza de la estructura y la aparición.


t Echnical pag arameters :

Instalación Sitio: estaño techo (klip lok 700)

Instalación Ángulo: paralelo al techo

Edificio Altura: Hasta 20m

viento carga: Hasta 60m / s

nieve carga: Hasta 1.5kn / m 2

Aplicable Módulo: enmarcado o sin marco

Módulo Orientación: Paisaje y retrato

Módulo Dimensión: Aplicable a cualquier dimensión.

Estándar Cumplimiento: AS / NZS1170.2 ; SGS y otros estándares internacionales

Material: Aleación de aluminio 6005-T5, acero inoxidable 304

Color: natural o personalizado.

Garantía: 12 años y 20 años veinte años de vida útil.


guía de instalación :

paso 1 : como por El diseño de la instalación para fijar el gancho de techo de la lata de la costura en el techo con m8 * 10mm empulgueras

paso 2 : Ponga los paneles solares en los ganchos de techo de la lata de la costura, y fije el PA nel con medioAbrazaderas y módulo D Tuerca.

paso 3 : Ponga los paneles solares en los ganchos de techo de la lata de la costura, y fije el PA nel con finAbrazaderas y módulo D Tuerca.

Solar power kit


Lista de componentes :

Solar mounting kit


deja un mensaje

Si Usted está interesado en nuestros productos y desea saber más detalles, deje un mensaje aquí, le responderemos tan pronto como nosotros ... puedamos.

Productos relacionados

Solar mounting system
Sistema de montaje en techo de lata inclinado

El sistema de montaje en techo de lata de lata de gran energía está diseñado para la máxima flexibilidad posible en el diseño y la planificación para el sistema de solar

Solar rack system bracket
Sistema de montaje de techo de estaño ajustable

El sistema de montaje de techo de estaño ajustable se puede ajustar de 10 grados a 60 grados, es adecuado para cualquier ubicación de instalación, ¡necesito!

L-feet solar metal roof hook
gancho de metal l techo l

grande l-pies Se utilizan pernos de gancho y suspensión para la instalación de montaje en techo de estaño. Consulte el uso del perno de suspensión M10 * 200mm Para el techo, también puede usar M12 * 300mm, personalizado está disponible.

Solar rail mounting clamp
Abrazaderas de paneles solares de alta calidad

Las abrazaderas de paneles solares grandes están hechas de aleación de aluminio de extrusión de fuerza 6005-T5 , que se puede utilizar para la instalación del panel solar con el grosor 25 ~ 50mm de módulos solares. Es premontado por diferente longitud de SUS304 Tornillos y tuercas de aluminio D Módulo para cumplir con su panel solar requisito.

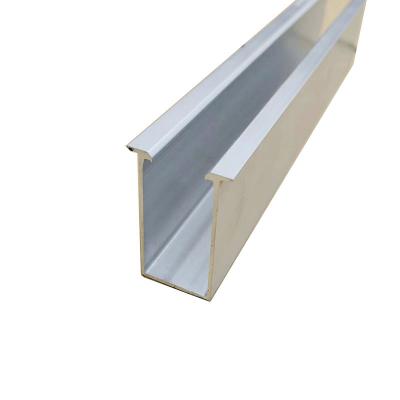

Solar panel mounting rail
